В производстве электроники и полупроводников целостность процесса зависит от повторяемости стресс-скрининга. Анкамера экологических испытанийэто не просто ограждение; он является окончательным арбитром перед тем, как компонент будет допущен к развертыванию в критически важных целях. Аккредитованные лаборатории и мировые производители признают, что термоциклирование, устойчивость к влажности и постоянные климатические испытания должны обеспечивать непоколебимую точность. Даже незначительные отклонения, невидимые невооруженным глазом, могут маскировать скрытые дефекты или ошибочно повышать рейтинг надежности продукта. В этой статье анализируются текущие проблемы, метрологические стратегии и инженерная философия, которая превращает стандартную климатическую систему в надежного партнера по качеству.
Полупроводниковая упаковка, печатные платы и устройства MEMS сверхчувствительно реагируют на температурные градиенты. Когда испытательная камера демонстрирует пространственную неоднородность, разные зоны внутри рабочего объема испытывают разные уровни напряжения. Следовательно, партия может давать противоречивые показатели отказов. Для автомобильных микросхем или аэрокосмической электроники такая двусмысленность неприемлема. Поэтому отрасли требуются камеры, которые сохраняют однородность на каждой полке, независимо от плотности загрузки или колебаний окружающей среды.
Большинство спецификаций закупок ссылаются на MIL-STD-810, JESD22 или IEC 60068-2. Однако само по себе соответствие не гарантирует межлабораторную воспроизводимость. Анкамера экологических испытанийКалибровка по эталону национального метрологического института обеспечивает документированную цепочку неопределенностей. Такая прослеживаемость позволяет инженерам отличать сбои, вызванные технологическим процессом, от артефактов измерений. Без этого успешный результат одной камеры может стать неудовлетворительным при передаче на другое предприятие, что приведет к задержке запуска продукта и подрывает доверие клиентов.
Обычный ежегодный цикл калибровки является отправной точкой, а не абсолютной гарантией. В камерах, ежедневно выполняющих несколько термических циклов (что типично для лабораторий по квалификации полупроводников), дрейф может проявиться в течение нескольких месяцев. Поэтому ведущие производители применяют графики повторной калибровки с учетом рисков, сопоставляя часы использования камеры, скорость изменения скорости и исторические записи дрейфа. Такой динамический подход снижает количество ложных срабатываний, сохраняя при этом целостность теста.
Влияние влажности на ионную миграцию, восприимчивость к коррозии и расслоение полимера очень велико. Тем не менее, многие инженеры сосредотачиваются исключительно на температуре по сухому термометру, пренебрегая точностью по влажному термометру или точке росы. Высокопроизводительныйкамера экологических испытанийдолжны синхронизировать оба параметра без перекрестных помех. При низких точках росы (ниже точки замерзания) даже образование следов инея изменяет психрометрию камеры. В усовершенствованных камерах используются подогреваемые смотровые окна для проб, контуры ПИД-генератора пара и алгоритмы компенсации влажности в реальном времени для обеспечения точности заданных значений.
В таблице ниже приведены критические характеристики, которые отличают базовые термические камеры от прецизионных. Обратите внимание, что абсолютные числовые пороговые значения различаются в зависимости от приложения, но важность направления универсальна.
| Атрибут | Камера общего назначения | Прецизионная полупроводниковая камера |
|---|---|---|
| Равномерность температуры (полный объем) | Умеренный градиент на полках | Исключительная однородность с активной балансировкой воздуха. |
| Стабильность влажности при низкой точке росы | Подвержен заносу конденсата | Стабильная продувка сухим воздухом + обратная связь с двумя датчиками |
| Восстановление после открытия двери | Расширенный перелет/недолет | Быстрая перенастройка ПИД-регулятора с адаптивной логикой |
| Долгосрочная регистрация данных | Базовая интервальная запись | Безопасное хранилище, соответствующее требованиям аудита |
Чтобы гарантировать, чтокамера экологических испытанийостается верным заводской калибровке после нескольких месяцев интенсивного использования, производители должны интегрировать функции самодиагностики. Автоматизированные внутренние эталонные датчики, сверенные с независимыми измерительными цепями, обнаруживают ранний дрейф. В сочетании с регулярными процедурами проверки на передней панели эти системы предупреждают операторов до того, как результат одного теста окажется под угрозой. Кроме того, твердотельные датчики влажности с технологией подогрева зонда устраняют гистерезис традиционных емкостных датчиков, гарантируя повторяемость при переходе от низкой к высокой влажности.
Обычные конструкции воздушного потока сверху вниз часто создают температурные градиенты вблизи углов камеры. В передовых решениях используются тангенциальные вентиляторы с регулируемыми перегородками, создающие горизонтальную воздушную завесу, которая равномерно распространяется по каждой полке. Такая архитектура снижает эффект самонагревания от плотно упакованных электронных компонентов, что является важным преимуществом при испытаниях на выгорание или испытаниях на высокой мощности. На полупроводниковых фабриках, где проводится анализ отказов, равномерный поток воздуха гарантирует, что результат «пройден/не пройден» испытываемое устройство, а не гидродинамика камеры.
Хотя спецификации и брошюры содержат начальные рекомендации, настоящее отличие заключается в поддержке после установки и инженерной философии. Производитель, который рассматривает калибровку как одноразовое событие с флажком, в конечном итоге предоставит данные о дрейфе. Напротив, специализированный поставщик разрабатывает камеры с доступными портами датчиков, протоколами настройки на месте и прозрачными бюджетами неопределенности. Для электронной промышленности, где каждый квалификационный цикл имеет финансовые последствия и последствия для безопасности, выборкамера экологических испытанийвлияет на репутацию бренда на долгие годы.

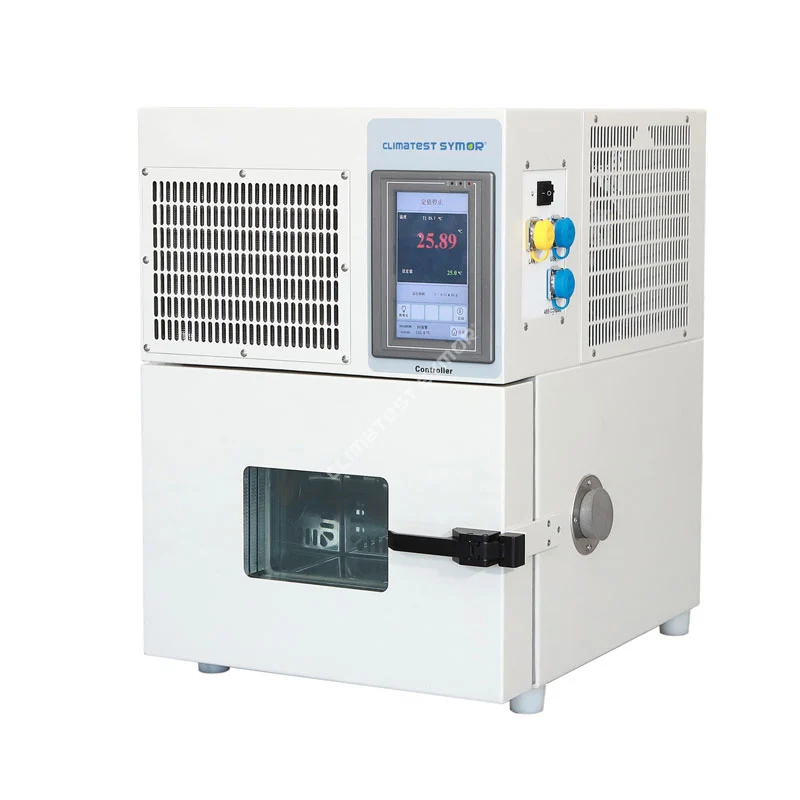

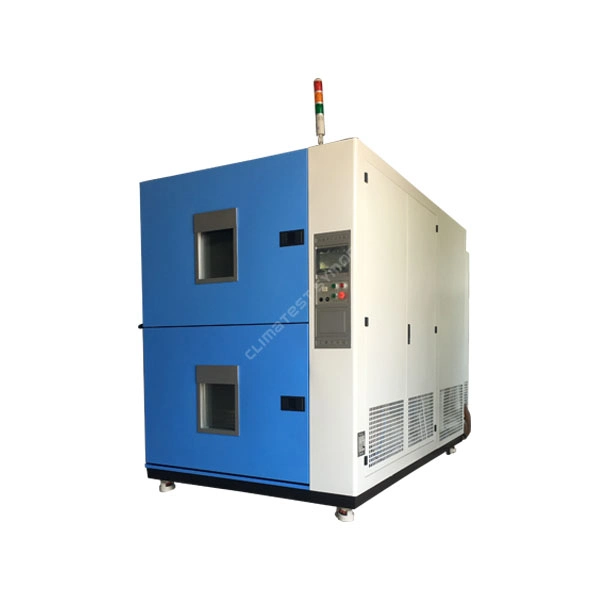

Компания Symor Instrument Equipment Co., Ltd.специализируется на технологиях контроля температуры и влажности, предлагая климатические испытательные камеры и сухие шкафы, адаптированные для производства электроники и полупроводников. Под брендом Climatest Symor® каждая камера проходит тщательную заводскую калибровку, проверяемую на соответствие эталонным стандартам, которые имитируют целый год эксплуатации. Команда инженеров уделяет первоочередное внимание стабильности размеров рабочего объема, минимизации тепловых утечек и миграции паров. Для лабораторий, которым необходимы согласованные результаты на нескольких объектах, камеры Symor предоставляют переносимые данные — никаких сюрпризов при повторной калибровке и необъяснимых расхождений в партиях.
Компания полностью осознает, что для аккредитованных лабораторий и производителей из списка Fortune 500 результаты испытаний представляют собой обязывающее обещание. Небольшое отклонение, едва заметное на экране управления, может определить, перейдет ли продукт в серийное производство или вернется к редизайну. Поэтому Symor тщательно калибрует каждую климатическую камеру и шкаф для сухого хранения перед отправкой с завода, гарантируя, что после длительного использования ее данные остаются такими же точными, как и в первый день. Это обязательство распространяется и на линейку сухих шкафов NetDry®, обеспечивающих хранение продуктов со сверхнизкой влажностью и дополняющих рабочие процессы термоциклирования. Интегрируя надежное распределение воздуха, устойчивые к дрейфу датчики и документированную прослеживаемость, Symor Instrument Equipment Co., Ltd помогает клиентам повысить качество продукции без повторяющейся метрологической неопределенности.
Инженерия надежности не терпит «достаточно близко». Траектория развития полупроводниковой промышленности – более тонкая литография, более высокая плотность мощности и увеличенный срок эксплуатации – требуеткамера экологических испытанийкоторая ведет себя как эталон измерения, а не как переменная. Независимо от того, включает ли применение ускоренные испытания на срок службы, циклическое изменение температуры или установившийся режим влажного тепла, основной принцип остается неизменным: результаты испытаний действительны только тогда, когда неопределенность камеры известна и контролируется. Производители, которые внедряют подход к калибровке от проектирования до заводских приемочных испытаний, в конечном итоге дают инженерам возможность доверять своим данным, ускоряя инновации и одновременно защищая безопасность конечных пользователей.
