Сухие шкафы с контролем низкой влажности

Описание

Сухие шкафы с низкой влажностью <1% и контролем влажности в первую очередь предназначены для электронных компонентов, отнесенных к высоким уровням чувствительности к влаге (MSL), в частности, уровням 4, 5, 5a и 6. Эти шкафы для хранения со сверхнизкой влажностью способны постоянно поддерживать среду хранения с относительной влажностью <1%, тем самым соответствуя международному отраслевому стандарту IPC/JEDEC J-STD-033.

 Сухие шкафы с контролем низкой влажности: технические характеристики

Сухие шкафы с контролем низкой влажности: Особенность

▸Относительная влажность: <1% относительной влажности, что обеспечивает решение для хранения со сверхнизкой влажностью для MSL 4, 5, 5a и 6.

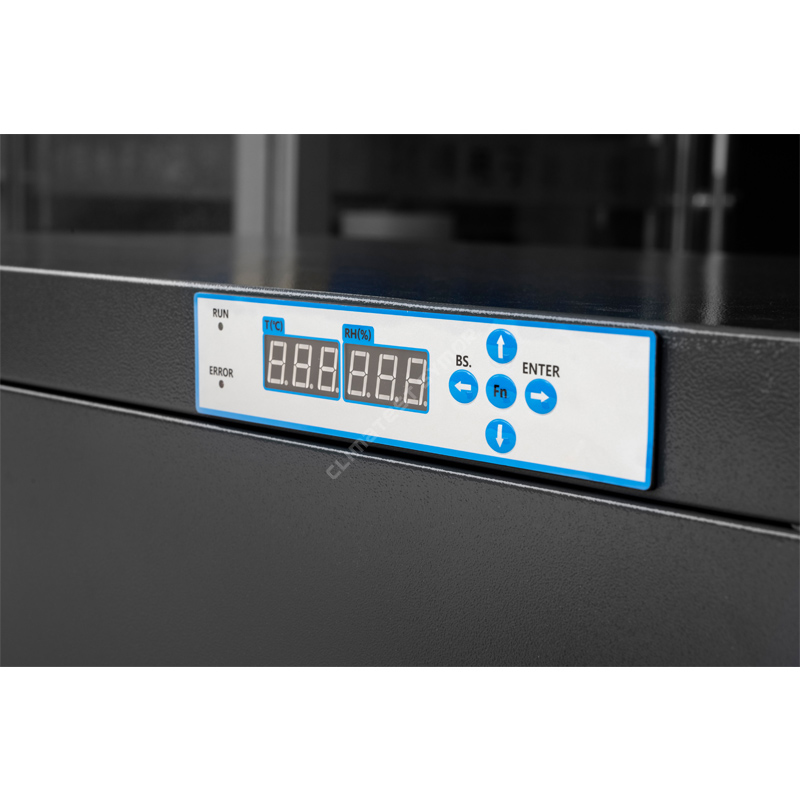

▸Цифровой дисплей: светодиодный HD-дисплей с микрокомпьютерным управлением, удобная настройка относительной влажности, мониторинг в реальном времени.

▸ESD-безопасность: антистатическое сопротивление поверхности 10⁵–10⁹ Ом.

▸Регулируемые полки: регулируются по высоте, подходят для компонентов разного размера.

▸Функция памяти: нет необходимости выполнять сброс после отключения питания.

▸Энергоэффективность: энергосбережение при сохранении высокоэффективного контроля влажности.

Как осушить?

Принцип осушения сухих шкафов с контролем влажности <1% относительной влажности — это «физическая адсорбция с помощью молекулярных сит + циклическая регенерация» (наиболее надежный метод), обычный сухой шкаф с охлаждением TE не может достичь такого сверхнизкого уровня влажности.

Процесс адсорбции: В качестве адсорбента в шкафу используются молекулярные сита; эти сита имеют обширную сеть наноразмерных микропор, которые адсорбируют молекулы воды из воздуха — подобно губке, поглощающей воду. Вентилятор втягивает влажный воздух в сухие блоки, где молекулы воды подвергаются физической адсорбции, а осушенный воздух впоследствии возвращается внутрь шкафа.

РегенерацияПроцесс:Как только молекулярное сито достигает адсорбционного насыщения, система автоматически инициирует низкотемпературный нагрев, чтобы преобразовать адсорбированные молекулы воды в водяной пар, который затем выводится из камеры; молекулярное сито тем самым восстанавливает свою влагопоглощающую способность.

<1% относительной влажности В сухих шкафах с контролем влажности используются передовые технологии, включая импортированные из Швейцарии датчики относительной влажности (RH) и температуры, чтобы обеспечить точный контроль и мониторинг внутренней среды. Точность датчика влажности составляет +/- 2% относительной влажности. Поддерживая стабильную среду с низкой влажностью, сухие шкафы эффективно защищают чувствительные предметы от разрушительного воздействия влаги, такого как коррозия, плесень и разрушение.

Сухие шкафы с контролем низкой влажности в сборке SMT

В отрасли SMT (технология поверхностного монтажа) основным применением сухих шкафов с относительной влажностью <1% является специализированное управление и контроль влагочувствительных устройств (MSD), гарантируя, что они остаются абсолютно сухими перед пайкой оплавлением, тем самым предотвращая повреждение компонентов, вызванное «эффектом попкорна».

Срок службы пола означает максимально допустимое время, в течение которого MSD (чувствительное к влаге устройство) может оставаться в стандартной заводской среде (≤30°C / 60% относительной влажности) после извлечения из влагонепроницаемого вакуумного мешка, оставаясь при этом безопасным для размещения и пайки оплавлением.

Способ применения: Если компоненты уровня MSL 4–6 извлечены из вакуумных пакетов, а процессы монтажа и пайки оплавлением не завершены в течение указанного срока эксплуатации, их необходимо немедленно поместить в сухой шкаф для хранения с относительной влажностью <1%. В этой среде со сверхнизкой влажностью (<1% относительной влажности) процесс поглощения влаги компонентами фактически «приостанавливается», и оставшийся срок службы пола перестает расходоваться, в сухом шкафу не осуществляется предварительная выпечка, которую можно напрямую загрузить на линию для использования, тем самым значительно повышая эффективность производства.

Профиль влажности в реальном времени(Влажность окружающей среды 60 % относительной влажности, без нагрузки):

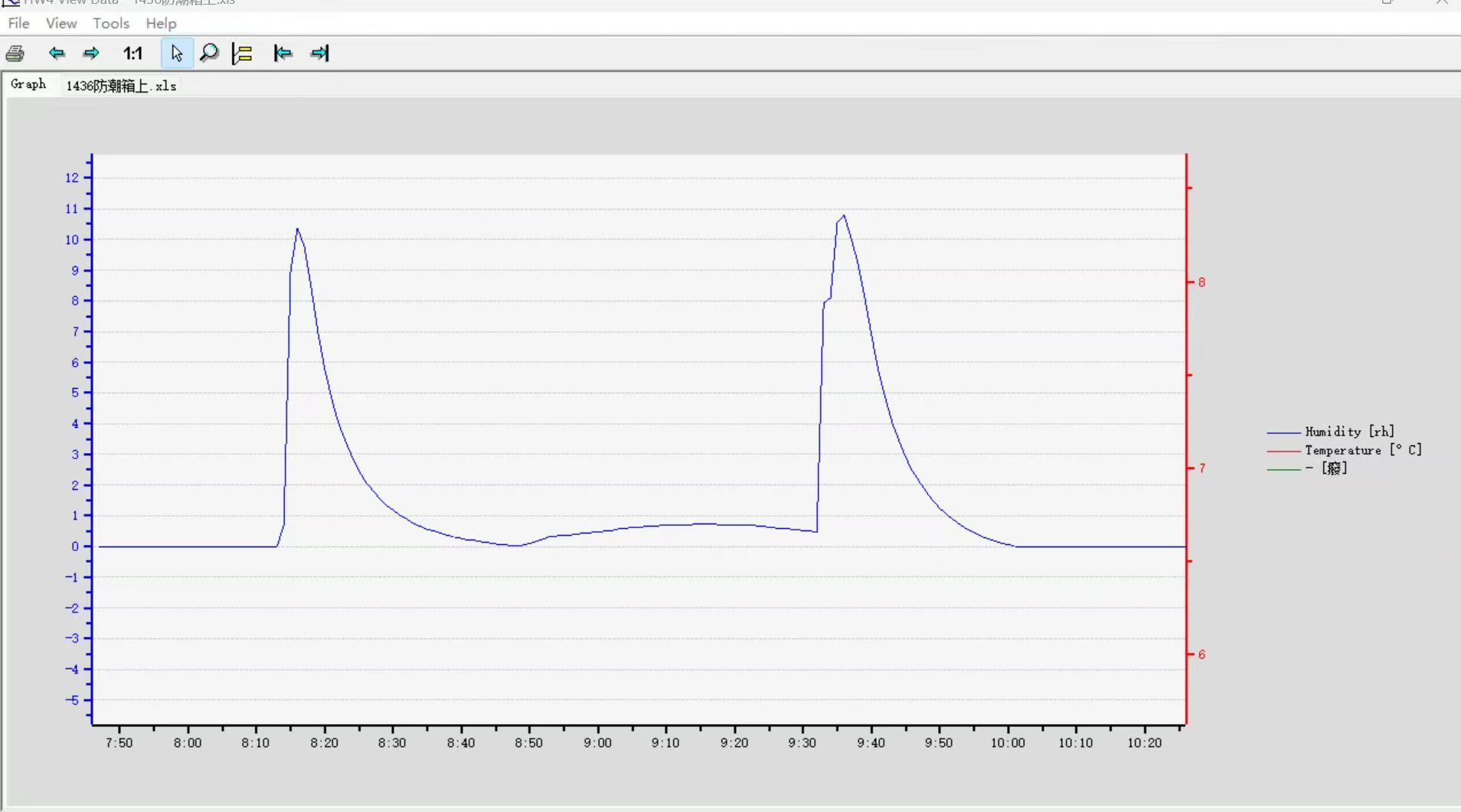

Каждый раз открывать дверь на 30 секунд, а затем закрывать:

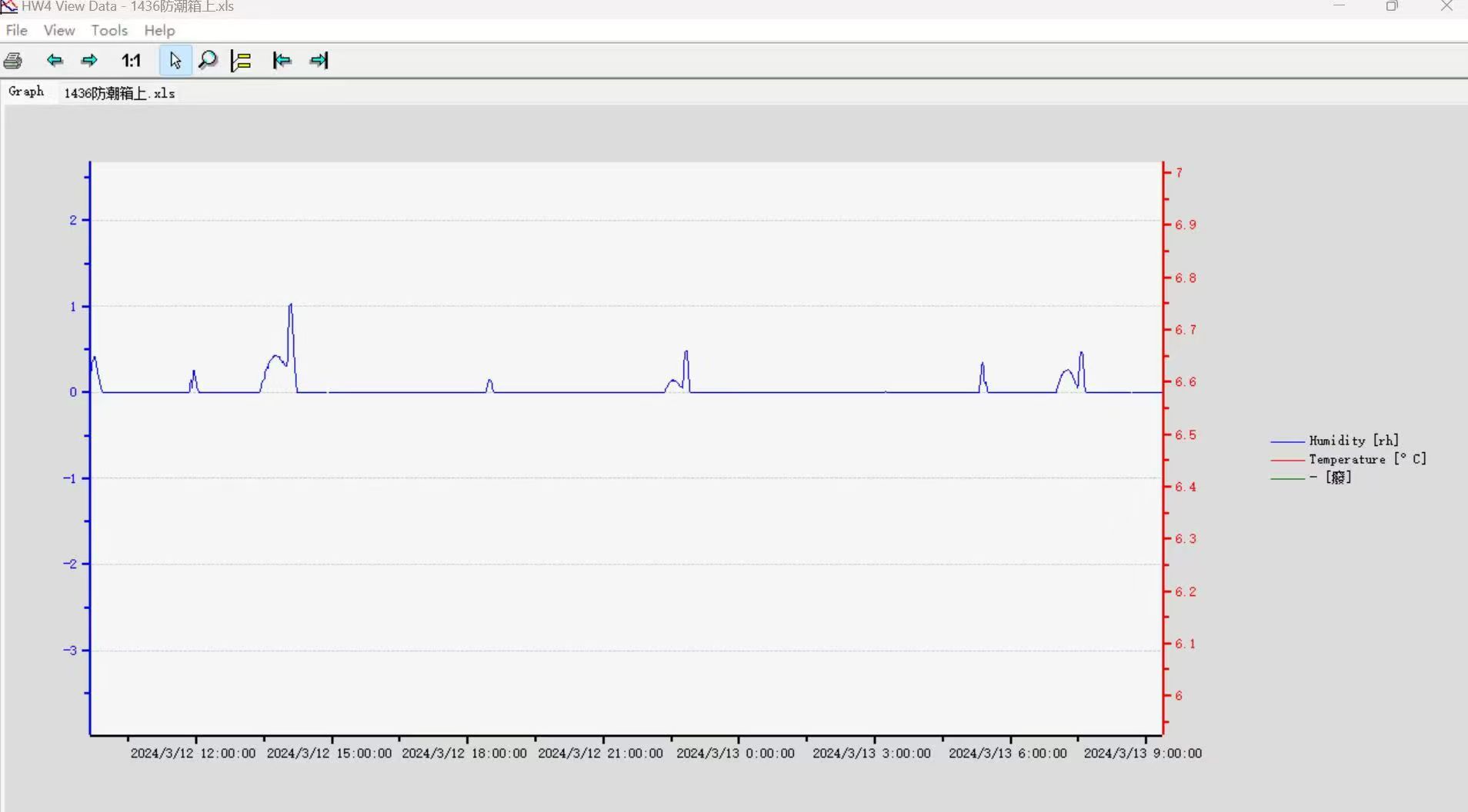

Длительное хранение без открытия дверцы:

Измерение влажности в реальном времени перед отправкой

Мы используем высокоточный гигрометр Rotronics для повторного измерения относительной влажности <1% перед отправкой и выдаем сертификат калибровки, мы тщательно отлаживаем каждый шкаф и проверяем, что все работает хорошо после того, как они попадают в руки клиента. Это также ответственность. Symor заботится о контроле качества и отзывах клиентов об использовании наших сухих шкафов, мы думаем, что это причина, по которой многие клиенты размещают повторные заказы.

Разница между сухими шкафами с низкой влажностью и азотными шкафами:

▸В сушильных шкафах с низкой влажностью используются сухие агрегаты для осушения, без расходных материалов и замен, они поглощают влагу и автоматически выводят ее наружу.

▸Шкафы для продувки азотом используют газообразный азот для обеспечения хранения с низкой влажностью и низким уровнем кислорода, газ N2 является расходным материалом.

<1% относительной влажности Сухие шкафы с контролем влажности: Применение

▸Производство полупроводников и электроники:

. Пластины/чипы/BGA/платы: для чувствительных к влаге компонентов с уровнем чувствительности к влаге (MSL) от 2a до 5a, предотвращает «эффект попкорна» (внутреннее растрескивание), вызванный быстрым испарением внутренней влаги во время пайки.

. Фоторезисты/флюсы: Предотвращает ухудшение характеристик в результате поглощения влаги.

▸Точная оптика и приборостроение

. Высокоточные линзы/оптика с покрытием/торцы волокна

Для получения более подробной информации о сухих шкафах с контролем влажности менее 1% относительной влажности посетите наш веб-сайт www.climatestsymor.com или отправьте электронное письмо по адресу sales@climatestsymor.com. Мы ответим Вам как можно скорее и будем рады возможному сотрудничеству.
