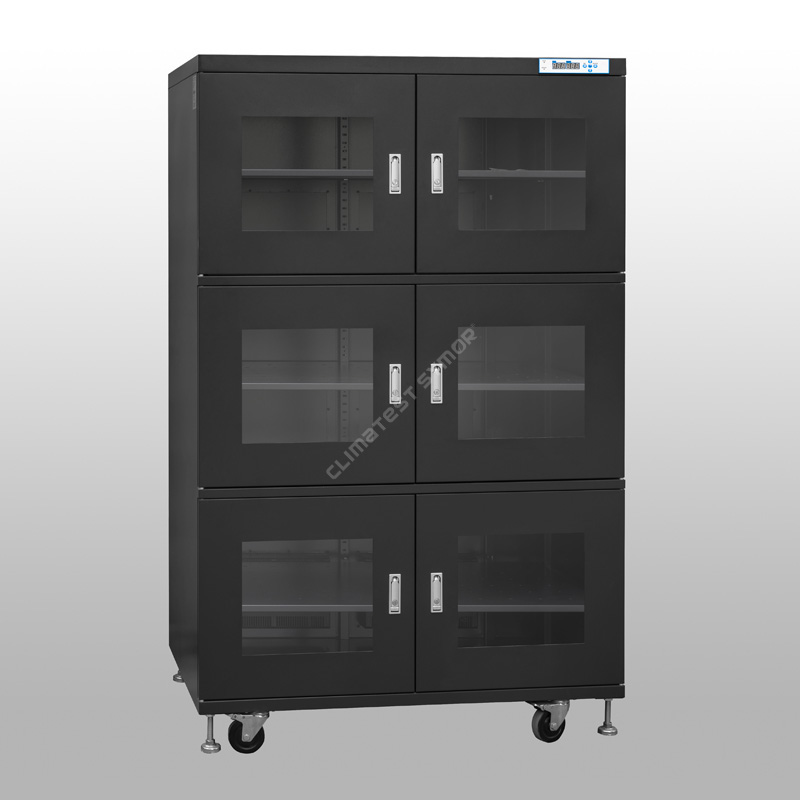

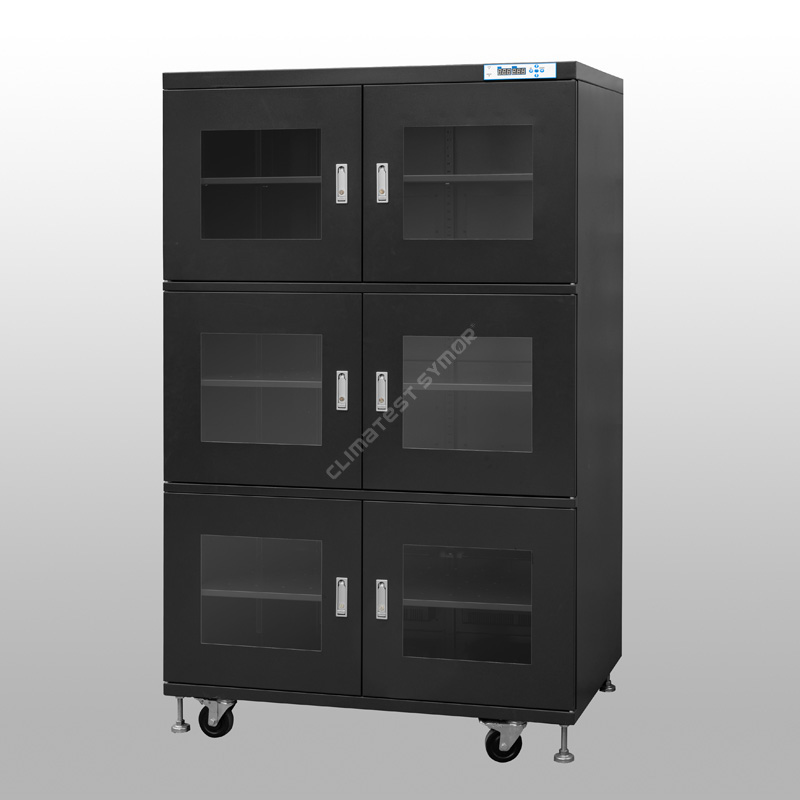

Сухой шкаф с относительной влажностью ниже 1%

Описание

Сухой шкаф с относительной влажностью ниже 1% обеспечивает хранение при сверхнизкой влажности для производственных линий SMT. Используя самую передовую технологию осушения, в шкафу создается чрезвычайно сухая атмосфера, которая предотвращает «эффект попкорна» в чувствительных к влаге компонентах, продлевает срок их эксплуатации и устраняет необходимость в дорогостоящем азоте или частом высокотемпературном выпекании.

Сухие шкафы с относительной влажностью ниже 1%: характеристики

Сухие шкафы с относительной влажностью ниже 1%: Особенность

▸Относительная влажность: <1% относительной влажности, что обеспечивает решение для хранения со сверхнизкой влажностью для MSL 4, 5, 5a и 6.

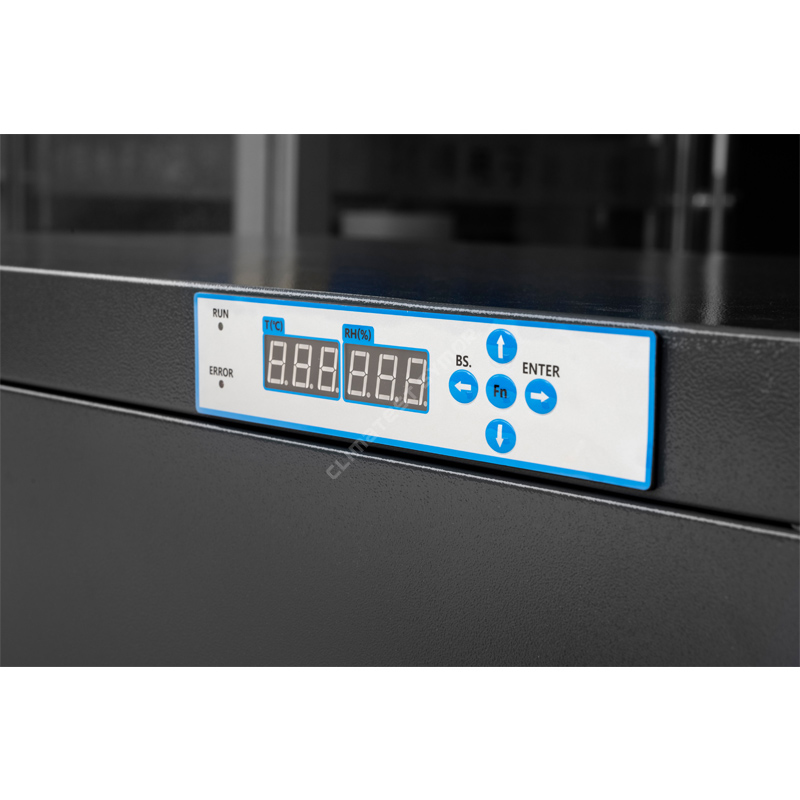

▸Цифровой дисплей: светодиодный HD-дисплей с микрокомпьютерным управлением, удобная настройка относительной влажности, мониторинг в реальном времени.

▸ESD-безопасность: антистатическое сопротивление поверхности 10⁵–10⁹ Ом.

▸Регулируемые полки: регулируются по высоте, подходят для компонентов разного размера.

▸Функция памяти: нет необходимости выполнять сброс после отключения питания.

▸Энергоэффективность: энергосбережение при сохранении высокоэффективного контроля влажности.

Как осушить?

Принцип осушения сухих шкафов с относительной влажностью ниже 1% заключается в «физической адсорбции с помощью молекулярных сит + циклическая регенерация» (наиболее надежный метод), обычный сухой шкаф с охлаждением TE не может достичь такого сверхнизкого уровня влажности.

Процесс адсорбции: В качестве адсорбента в шкафу используются молекулярные сита; эти сита имеют обширную сеть наноразмерных микропор, которые адсорбируют молекулы воды из воздуха — подобно губке, поглощающей воду. Вентилятор втягивает влажный воздух в сухие блоки, где молекулы воды подвергаются физической адсорбции, а осушенный воздух впоследствии возвращается внутрь шкафа.

РегенерацияПроцесс:Как только молекулярное сито достигает адсорбционного насыщения, система автоматически инициирует низкотемпературный нагрев, чтобы преобразовать адсорбированные молекулы воды в водяной пар, который затем выводится из камеры; молекулярное сито тем самым восстанавливает свою влагопоглощающую способность.

В сухих шкафах с относительной влажностью ниже 1% используются передовые технологии, включая импортированные из Швейцарии датчики относительной влажности (RH) и температуры, чтобы обеспечить точный контроль и мониторинг внутренней среды. Точность датчика влажности составляет +/- 2% относительной влажности. Поддерживая стабильную среду с низкой влажностью, сухие шкафы эффективно защищают чувствительные предметы от разрушительного воздействия влаги.

Применение в производстве электроники SMT

Сухие шкафы с относительной влажностью ниже 1% необходимы для чувствительных к влаге устройств (MSD), классифицированных как MSL 4, 5, 5A и 6 в соответствии со стандартами IPC/JEDEC J-STD-033:

▸Основные случаи использования: Предотвращение «эффекта попкорна»: во время пайки оплавлением (пиковые температуры ~ 260°C) влага, находящаяся внутри пластиковых корпусов микросхем, превращается в пар, вызывая внутренние трещины и расслоение. Хранение со сверхнизкой влажностью устраняет эту влагу перед пайкой.

▸Приостановка срока службы пола: когда MSD вынимаются из запечатанных влагонепроницаемых пакетов, их часы «срока службы пола» начинают тикать. Хранение их в шкафу с относительной влажностью <1% эффективно приостанавливает этот таймер, позволяя безопасно хранить неиспользованные компоненты и повторно использовать их позже без запекания.

▸Предотвращение окисления: сверхсухая атмосфера предотвращает окисление открытых медных площадок, серебряной отделки и паяемых поверхностей, сохраняя паяемость на долгие годы.

Срок службы пола означает максимально допустимое время, в течение которого MSD (чувствительное к влаге устройство) может оставаться в стандартной заводской среде (≤30°C / 60% относительной влажности) после извлечения из влагонепроницаемого вакуумного мешка, оставаясь при этом безопасным для размещения и пайки оплавлением.

Метод применения: Если компоненты уровня MSL 4–6 были извлечены из вакуумных пакетов, а процессы монтажа и пайки оплавлением не завершены в течение указанного срока службы пола, их необходимо немедленно поместить в сухой шкаф с относительной влажностью ниже 1%. В этой среде со сверхнизкой влажностью (<1% относительной влажности) процесс поглощения влаги компонентами фактически «приостанавливается», и оставшийся срок службы пола перестает расходоваться, в сухом шкафу не осуществляется предварительная выпечка, которую можно напрямую загрузить на линию для использования, тем самым значительно повышая эффективность производства.

Профиль влажности в реальном времени(Влажность окружающей среды 60 % относительной влажности, без нагрузки):

Каждый раз открывать дверь на 30 секунд, а затем закрывать:

Длительное хранение без открытия дверцы:

Измерение влажности в реальном времени перед отправкой

Мы используем высокоточный гигрометр Rotronics для повторного измерения сухого шкафа с относительной влажностью ниже 1% перед отправкой и выдаем сертификат калибровки, мы тщательно отлаживаем каждый шкаф и проверяем, что все работает хорошо после того, как они попадают в руки клиента. Это также ответственность. Symor заботится о контроле качества и отзывах клиентов об использовании наших сухих шкафов aster, мы думаем, что это причина, по которой многие клиенты размещают повторные заказы.

Разница между сухими шкафами и азотными шкафами:

▸В сушильных шкафах используются сухие агрегаты для осушения, без расходных материалов и замен, они поглощают влагу и автоматически отводят ее наружу.

▸Азотные шкафы используют продувку азотом для обеспечения хранения с низкой влажностью и низким уровнем кислорода, газ N2 является расходным материалом.

Компоненты, для которых требуются сухие шкафы с относительной влажностью <1%:

▸ИС, BGA, QFP и все компоненты SMD с MSL 5/6

▸Голые печатные платы (предотвращают окисление и поглощение влаги)

▸Металлические порошки для 3D-принтеров (гигроскопичные и реактивные)

Соответствие отраслевым стандартам

Сухие шкафы с относительной влажностью ниже 1% спроектированы так, чтобы соответствовать или превосходить:

IPC/JEDEC J-STD-033             Обращение, упаковка и хранение МСД

IPC-1601                                  Хранение и обращение с печатными платами

IEC 61340-5-1                          Контроль электростатического разряда (для моделей с защитой от электростатического разряда)

Кто покупает у нас?

Symor продает шкафы с контролем низкой влажности всемирно известным производителям полупроводников и электроники, таким как Micron, ST Electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn, а также таким университетам, как Стэнфорд, Иллинойс, ETH Zürich..... наши сухие шкафы помогают клиентам:

▸Устранение основных проблем: полное решение проблем управления MSD (чувствительными к влаге устройствами)

▸Снижение затрат и повышение эффективности сборки: обеспечили значительный возврат инвестиций (ROI)

▸Исключительные характеристики продукта: стабильная и надежная технология контроля влажности.

Для получения более подробной информации о сухих шкафах с относительной влажностью ниже 1% посетите наш веб-сайт.www.climatestsymor.comили отправьте электронное письмо по адресу sales@climatestsymor.com. Мы ответим Вам как можно скорее и будем рады возможному сотрудничеству.
