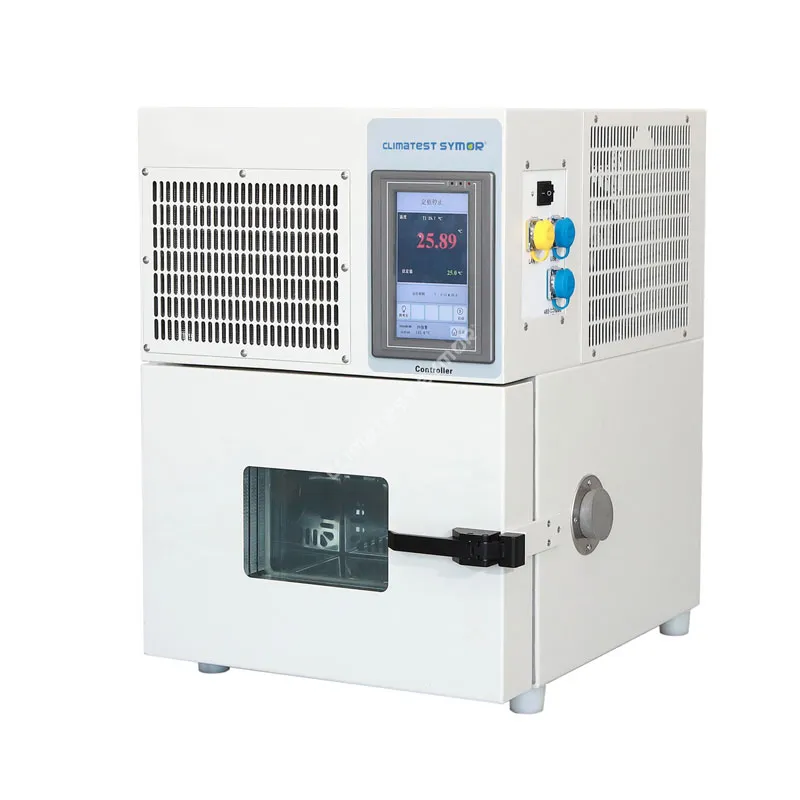

A Малая температурная испытательная камераобеспечивает те же возможности измерения термической нагрузки, что и напольная температурная камера, но занимает площадь, подходящую для настольного стола или в переполненной лаборатории.
Проблема в том, что «маленький» не означает «слабее». Компактные мини-камеры для температурных испытаний обеспечивают скорость изменения температуры от 3°C до 5°C в минуту, потребляя при этом мощность менее 1,5 кВт. В этом руководстве представлен полный технический анализ характеристик малых температурных испытательных камер, включая таблицы производительности, механическую конструкцию и рекомендации по практическому применению.
Основные технические характеристики небольшой камеры для температурных испытанийПри оценкеМалая температурная испытательная камера, вы не можете полагаться на маркетинговую шумиху. Профессиональные клиенты запрашивают данные. Ниже приведены стандартные характеристики высокопроизводительных компактных камер для температурных испытаний с внутренним объемом от 12 до 36 литров — наиболее распространенных размеров для испытаний на уровне компонентов.
| Параметр | Стандартный диапазон | Инженерная записка |
| Внутренний объем | 12л/22л/36л | 12L подходит для тестирования одной печатной платы или аккумулятора. 36L вмещает до 3-х автомобильных датчиков одновременно. |
| Внутренние размеры (Ш х Д х В) | От 310×230×200 мм (12 л) до 400 x 300 x 300 мм (36 л) | Убедитесь, что тестируемое устройство (DUT) не занимает более 2/3 внутренней площади для поддержания воздушного потока. |
| Внешние размеры (Ш х Д х В) | От 500×540×650 мм (12 л) до 640×730×920 мм (36 л) | Большинство устройств предназначены для использования на лабораторных столах. |
| Вес нетто | от 60 кг до 90 кг | Проверьте номинальную нагрузку вашего рабочего места. |
| Внутреннее строительство | нержавеющая сталь SUS 304 | Обеспечивает стойкость к окислению и облегчает очистку. |
| Внешняя конструкция | Холоднокатаная сталь с порошковым покрытием | Устойчивость к ржавчине, стабильное свойство |
Характеристики в этой таблице определяют, соответствует ли ваша малая температурная испытательная камера международным стандартам испытаний, таким как IEC 60068-2-1 (холод) и IEC 60068-2-2 (сухой жар).
| Параметр | Стоимость (стандартная модель) | Критическое понимание |
| Температурный диапазон | от -40°С до +130°С | -40°C охватывает 95% испытаний коммерческой электроники. |
| Колебания температуры | ± 0,5°С | Измеряет кратковременную стабильность в одной точке датчика. |
| Равномерность температуры | <2,0°C (@9 баллов) | Нет нагрузки |
| Скорость нагрева | 2,0-3,0°C/мин в среднем | От -40°С до +85°С |
| Скорость охлаждения | 1,0-2,0°C/мин в среднем | От +85°С до -40°С. Ограничено объемом компрессора при низких температурах. |
| Температурное разрешение | 0,1°С | Высокое разрешение необходимо для тестирования стабильности МЭМС-сенсоров и генераторов. |
A Малая температурная испытательная камераобычно интегрируется в существующий рабочий процесс, системы данных и физическую среду.
Система циркуляции воздуха
Во всех современных компактных камерах используется конструкция с принудительной конвекцией воздуха. Центробежный вентилятор, установленный на задней стенке, втягивает воздух через ребристый нагреватель и змеевик испарителя, а затем распределяет его вертикально через перфорированные боковые воздуховоды. Скорость воздуха должна составлять от 1,5 м/с до 3,0 м/с. Более высокие скорости улучшают однородность, но позволяют охлаждать небольшие легкие образцы быстрее, чем запрограммированная скорость линейного изменения.
Кабельный порт и аксессуары
КаждыйМалая температурная испытательная камерадолжен включать боковой порт доступа. Стандартный диаметр составляет 50 мм (2 дюйма). Порт оснащен заглушкой из силиконовой резины, которая обеспечивает герметичность камеры и позволяет проходить проводам. Для тестируемых устройств с питанием используйте исключительно кабельный порт — никогда не закрывайте дверцу кабелей.

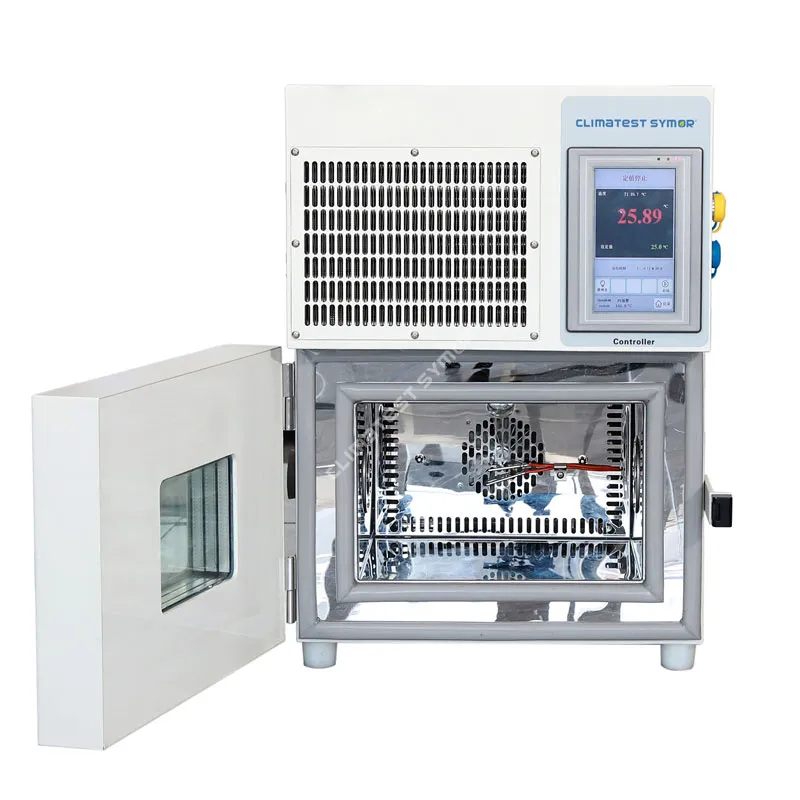

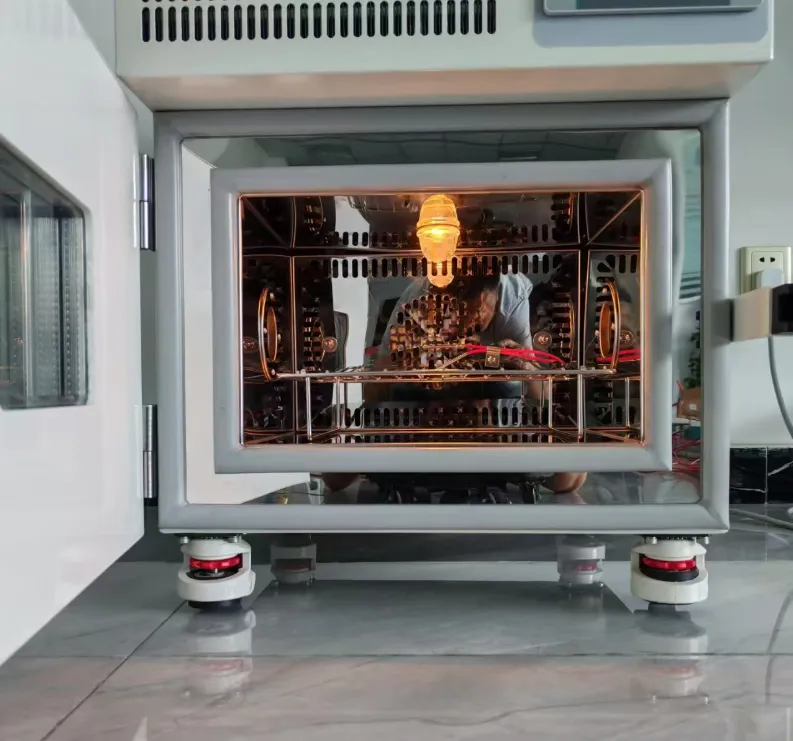

Полки и нагрузка
Стандартная мини-температурная камера включает в себя одну полку из нержавеющей стали. Максимальная нагрузка на полку обычно составляет от 10 до 20 кг, при этом нижняя полка рассчитана на полную вместимость камеры.
Следующие три вопроса представляют собой наиболее частые инженерные и эксплуатационные проблемы, возникающие у руководителей лабораторий, инженеров по качеству и специалистов по закупкам при выборе малой температурной испытательной камеры.
1: Как мне рассчитать правильный размер малой температурной испытательной камеры для моих тестовых образцов?
Вы должны убедиться, что ваш образец занимает не более двух третей внутреннего объема и что ни один образец не находится ближе чем в 10 см от любой внутренней стены.
Правило одной трети основано на динамике воздушного потока. Например, если вы выберете небольшую температурную испытательную камеру объемом 36 л, общий объем пробы не должен превышать 24 литра. Вот пошаговый метод расчета:
. Измерьте размеры тестируемого устройства в сантиметрах: длина x ширина x высота.
. Рассчитайте объем одной пробы в литрах: (Д x Ш x В) / 1000.
. Умножьте на количество образцов, чтобы получить общий объем выборки.
Кроме того, оставьте свободное пространство для циркуляции воздуха. Камера возврата воздуха обычно расположена на задней стенке. Блокирование этого слишком высоким образцом приведет к большому температурному отклонению. Для получения надежных результатов всегда используйте прилагаемые перфорированные полки и никогда не складывайте образцы непосредственно на дно камеры.
2. Как мне выполнить тест на однородность температуры (картографирование) в моей малой камере для температурных испытаний?
Вам понадобится калиброванный многоканальный регистратор данных как минимум с 9 датчиками PT100.
Вот профессиональный метод:
. 9 Датчик температуры PT100, откалиброван с точностью ±0,3°C.
. Регистратор данных с частотой дискретизации от 50 мс до 1 секунды.
. Крепление камеры или решётка (неметаллическая, чтобы избежать теплопроводности)
Процедура испытания:
1. Разместите 9 датчиков внутри пустой камеры в следующих местах:
. 8 углов (каждый в пределах 50 мм от стены)
. Геометрический центр
2. Установите в камере три необходимые вам настройки: -40°C, +25°C и +85°C.
3.Дайте 30 минут стабилизации (времени выдержки) для каждой заданной точки.
4.Записывайте данные о температуре в течение 30 минут для каждой заданной точки.
5. Рассчитайте однородность как: (Самая высокая температура, зарегистрированная среди 9 точек) минус (Самая низкая температура, зарегистрированная среди 9 точек).
Критерии прохождения: За качественнуюМалая температурная испытательная камера, однородность должна быть ≤2,0°C. Если в вашей камере однородность температуры превышает 3,0°C, проверьте, нет ли заблокированного вентилятора, неисправного нагревателя или низкого уровня заправки хладагента. Выполняйте этот тест ежегодно и после любого перемещения камеры.
