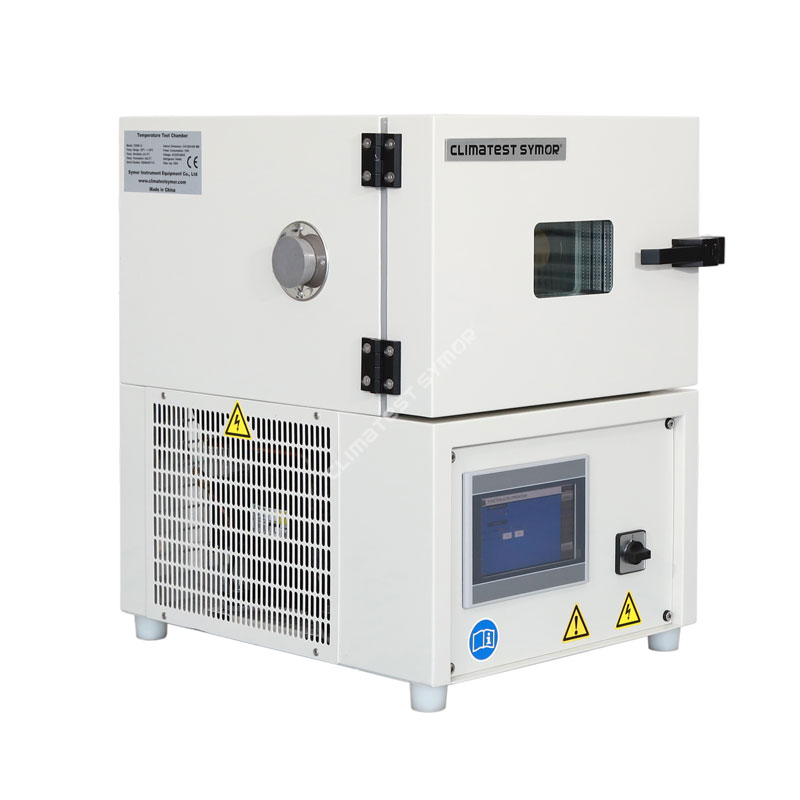

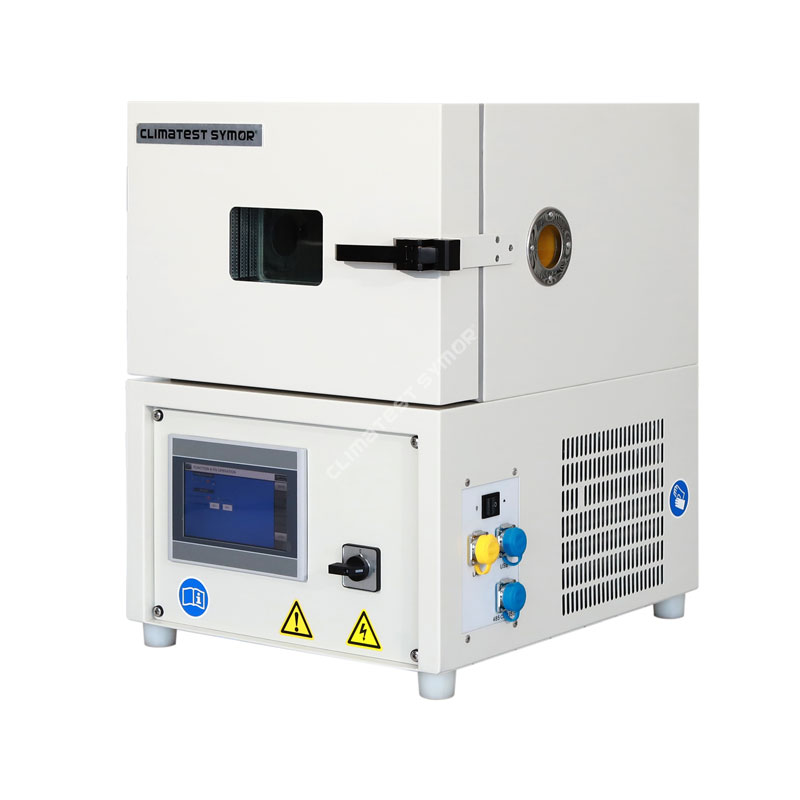

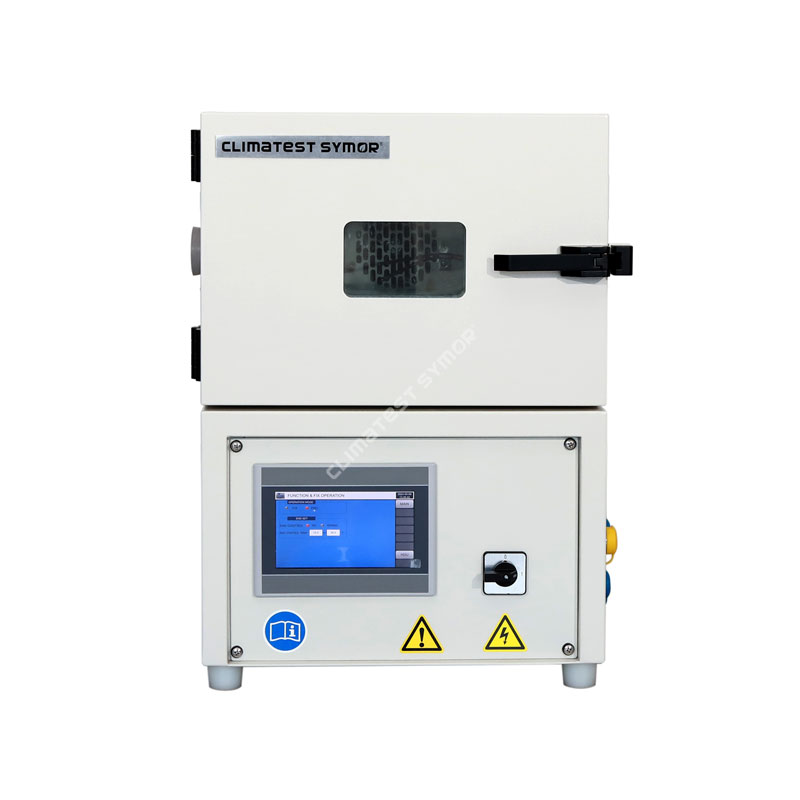

Небольшая компактная температурная камера, также называемая настольной термоциклирующей камерой, настольной температурной камерой, предназначена для имитации полного диапазона температурных условий, а небольшие размеры делают ее оптимальной для тестирования небольших компонентов и продуктов на столе в лаборатории. Небольшая компактная температурная камера обеспечивает точный контроль температуры с помощью функции PID, заказчик может проводить температурные испытания в диапазоне от -40°C до +130°C.
Модель: ТГДВ-36
Емкость: 36 л
Полка: 1 шт.
Цвет: белый
Внутренний размер: 400×300×300 мм
Внешний размер: 760×550×900 мм
Описание:
Климатист Symor® Небольшая компактная температурная камера бывает разных размеров и температурных конфигураций. Камера используется для оценки физических изменений продуктов в условиях экстремальных температурных циклов. Небольшая компактная температурная камера обеспечивает идеальное решение для испытаний небольших компонентов и доступна в различных размерах: 12 л, 22 л. , и 36л.
Технические характеристики
| Модель | ТГДВ-12 | ТГДВ-22 | ТГДВ-36 |
| Внутренний размер (Ш*Г*В) | 310×205×200 мм | 300×250×300 мм | 400×300×300 мм |
| Внешний размер (Ш*Г*В) | 450×500×610 мм | 700×440×700 мм | 760×550×900 мм |
| Диапазон температур | Модель A: -20°C~+130°C Модель B: -40°C~+130°C | ||
| Колебание температуры | ¤±0,5°С | ||
| Смещение температуры | ¤1,0°С | ||
| Равномерность температуры | ¤1,5°С | ||
| Степень нагрева | +25°С+130°С 50 минут (разгрузка) | ||
| Скорость охлаждения | +25÷40÷45 минут (разгрузка) | ||
| Материал интерьера | Антикоррозийная матовая нержавеющая сталь SUS#304 | ||
| Внешний материал | Усиленная стальная пластина с электростатическим напылением | ||
| Изоляция | Сверхтонкая стекловата / пенополиуретан | ||
| Контроллер | 7-дюймовый оригинальный контроллер сенсорного экрана UNIQUE(UMC), импортированный из Японии | ||
| Система циркуляции | Малошумные, устойчивые к высоким температурам двигатели, длинная ось и многостворчатый центробежный вентилятор из нержавеющей стали | ||
| Система отопления | NiCr нагреватель, независимая система | ||
| Холодильная система | Франция "TECUMSEH" Холодильные компрессоры, воздушное охлаждение | ||
| Источник питания | AC110V/220V/AC230V·50Гц/60Гц | ||
Защита безопасности:
·Независимый ограничитель температуры: независимое отключение и сигнализация для тепловой защиты во время испытания.
·Система охлаждения: защита компрессора от перегрева, перегрузки по току и избыточного давления.
· Испытательная камера: защита от перегрева, перегрев вентилятора и двигателя, обрыв фазы/реверс, синхронизация всего оборудования.
· Другие: защита от утечки и отключения, защита от перегрузки, звуковая сигнализация, защита от утечки питания и защита от перегрузки.
Преимущества программируемого контроллера:
· 7-дюймовый японский программируемый контроллер с сенсорным экраном
· Установите точку температуры в режиме фиксированного значения или в режиме программ
· Заданное значение температуры и отображение кривой температуры в реальном времени
· Программа 100 групп с памятью 999 сегментов; каждый сегмент 99Hour59Min
· Данные испытаний могут быть загружены по мере необходимости через интерфейс RS232
Функции:

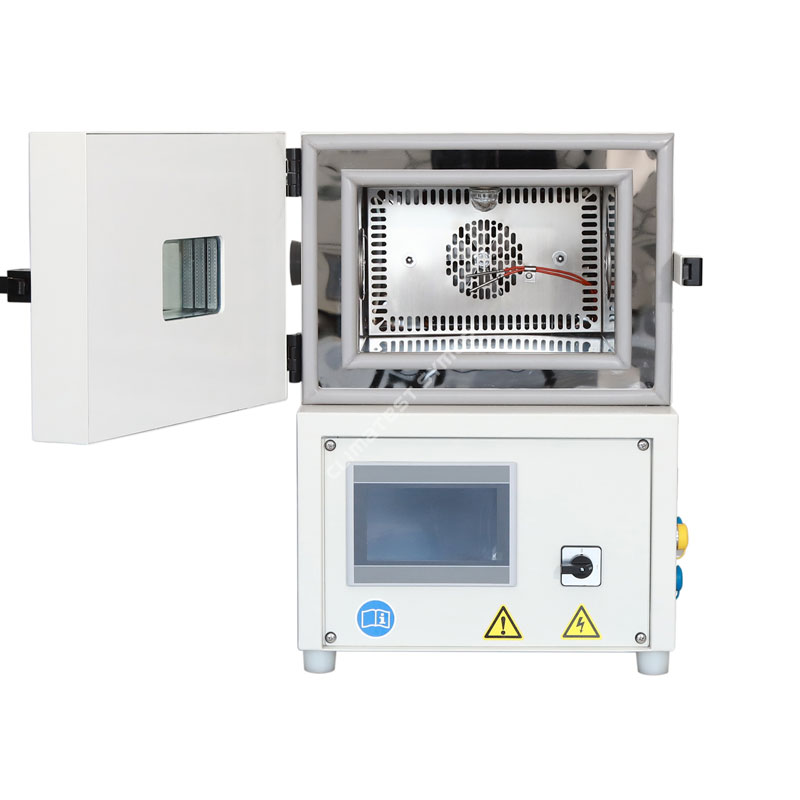

·Рабочая зона выполнена из матовой нержавеющей стали SUS#304 с антикоррозийным покрытием.
·Дверное уплотнение Superipr из армированного силиконового каучука, стойкого к высоким температурам и старению.
· Равномерная система циркуляции воздуха внутри рабочей зоны
· Оригинальные холодильные компрессоры Tecumseh, импортированные из Франции.
·Кабельный порт диаметром 25 мм расположен с правой стороны
Эффективное прозрачное смотровое окно и внутреннее освещение для удобства наблюдения
Преимущества:
·Простая установка
· Точный контроль температуры в небольшой камере
· Настольный тип предназначен для лаборатории с ограниченным пространством
· Ограничитель перегрева
·Японский программируемый ЖК-контроллер
· Запись данных истории за 365 дней
· Отображение кривой температуры и влажности в реальном времени и истории
· Компьютерный интерфейс RS232 для загрузки данных
Заявление:
Являясь надежным испытательным оборудованием, небольшая компактная температурная камера имитирует высокие температуры, низкие температуры, чередующиеся температурные условия окружающей среды для проверки характеристик продуктов и материалов на устойчивость к экстремальным климатическим условиям, небольшая компактная температурная камера применима к следующим отраслям:
Электронная и полупроводниковая промышленность:
Присущая надежность электронных компонентов зависит от схемы проектирования надежности. Во время производственного процесса из-за колебаний человеческого фактора или сырья, параметров процесса и состояния оборудования конечный продукт не может обеспечить ожидаемую надежность. В каждой партии готовой продукции всегда имеются скрытые дефекты, проявляющиеся в виде преждевременного выхода из строя при определенных стрессовых условиях.
Следовательно, необходимо принять меры для максимально возможного устранения этих электронных компонентов с первоначальным отказом до их установки на машину, и для этой цели компоненты должны быть экранированы, небольшая компактная температурная камера является одним из экранирующих устройств в ранний процесс контроля качества:
1. Высокотемпературное хранение в небольшой компактной термокамере
Высокотемпературное экранирование обычно используется в полупроводниковых устройствах, которые хранятся при высокой температуре от 24 до 168 часов. Большинство отказов электронных компонентов вызвано загрязнением поверхности, плохим сцеплением и дефектными оксидными слоями, которые тесно связаны с температурой.
Термическая нагрузка и продолжительность экранирования различных электронных компонентов должны быть выбраны соответствующим образом, чтобы избежать возникновения новых механизмов отказа. Высокотемпературный скрининг прост, недорог и может быть реализован на многих компонентах.
2. Система циркуляции температуры небольшой компактной термокамеры
Из-за принципа теплового расширения и холодного сжатия электронные устройства будут сталкиваться с различными температурными условиями окружающей среды во время использования, а компоненты с низкой термостойкостью склонны к выходу из строя, небольшая компактная температурная камера имитирует температурные циклы между экстремально высокой температурой и экстремально низкой температурой, что может эффективно исключить изделия с дефектами тепловых характеристик. Обычно используемые условия просеивания компонентов составляют от -55 до +125°С и от 5 до 10 циклов.
Автомобильная промышленность:
В автомобильной промышленности настольная камера температуры (влажности) является одним из наиболее важных устройств для испытаний окружающей среды, продукты подвергаются «пыткам» в результате испытаний окружающей среды, автозапчасти тщательно тестируются, проблемы исследуются, а первоначальные планы проектирования продукта неоднократно пересматриваются, поэтому как постоянно улучшать качество продукции.
Какие температурно-влажностные испытания должны проводиться для автозапчастей?
1) Высокотемпературное испытание: высокотемпературная среда вызывает термические эффекты, которые вызывают размягчение, расширение и испарение, газификацию, растрескивание, плавление и старение автомобильных деталей, после чего у автомобилей возникают механические поломки, сбои в работе, плохая изоляция систем цепи, и более.
2) Низкотемпературное испытание: низкотемпературная среда вызывает физическое сжатие деталей автомобиля, затвердевание масла, снижение механической прочности, хрупкость материала, потерю эластичности и обледенение и многое другое, после чего в автомобиле появляются трещины, механические повреждения, увеличение износа, выход из строя уплотнений и т. д. нарушения изоляции электрической цепи.
3) Испытание на влажный нагрев: Влажность окружающей среды вызывает коррозию на поверхности металла, что приводит к ухудшению качества материала, снижению электрической прочности и сопротивления изоляции.
Производство пластмасс:
Пластиковые корпуса и контейнеры широко используются в повседневной жизни, включая бытовую технику, контрольно-измерительные приборы, строительное оборудование, автомобильную промышленность, оборудование для повседневного использования и многое другое. В последние годы пластмассовые изделия быстро растут, чтобы улучшить качество и конкурентоспособность, производители теперь уделяют больше внимания тестирование надежности своих пластиковых изделий.
Например, срок службы осветительных приборов зависит от высокой температуры, низкой температуры и влажной среды. Кроме того, из-за неопределенных факторов в процессе формования и влияния условий окружающей среды после сборки фиксированное положение вставной гайки внутри пластикового корпуса может привести к естественным явлениям растрескивания и разрыва, эти проблемы могут возникнуть не за короткое время, но накапливается в определенной степени, что приводит к сбоям в работе, скрытым опасностям, приносит пользователям плохой опыт использования.
небольшая компактная температурная камера имитирует суровые условия, такие как чередование высокой температуры, низкой температуры, высокой и низкой температуры, чтобы помочь производителям за короткое время обнаружить дефекты их пластикового корпуса, небольшая компактная температурная камера обеспечивает сбор очень ценных данных на этапе исследований и разработок, и значительно повысить эффективность производства и сэкономить затраты.
Кроме того, небольшая компактная температурная камера также широко применяется в коммуникационной, фармацевтической, военной и упаковочной отраслях, различные требования к испытаниям выполняются путем имитации естественной и ускоренной среды, небольшая компактная температурная камера является обычной машиной для проверки надежности, она может эффективно обнаруживать изменения производительности продуктов в различных средах и играют жизненно важную роль в исследованиях и разработках продуктов.
У вас есть проблема с ограниченным пространством в вашей лаборатории?
Климатист Symor® Небольшая компактная температурная камера позволяет проводить высокотемпературные испытания небольших образцов на ранней стадии НИОКР, диапазон температур от -70°С до +180°С позволяет проводить испытания образцов на устойчивость к экстремальным температурным изменениям. Небольшая компактная температурная камера предназначена для предоставления пользователям компактного устройства для тестирования небольших компонентов и продуктов, а также для удовлетворения различных потребностей в тестировании, работа экологически чистая и бесшумная, небольшая компактная температурная камера является бестселлером в лабораториях с ограниченным пространством.
Каков принцип охлаждения небольшой компактной термокамеры?
Циркуляция холода осуществляется по обратному циклу Карно, она включает два изотермических процесса и два адиабатических процесса: хладагент сжимается до высокого давления за счет адиабатического сжатия компрессора, а затем хладагент осуществляет теплообмен с окружающей средой и изотермически отдает тепло этим средам. После этого хладагент работает за счет адиабатического расширения через запорный клапан, и температура хладагента снижается. Наконец, хладагент изотермически поглощает тепло от объектов с высокой температурой через испаритель, чтобы снизить температуру охлаждаемых объектов. Этот цикл должен повторяться для реализации снижения температуры.
В чем преимущества Climatest Symor® небольшая компактная термокамера?
· С независимыми правами на интеллектуальную собственность и патентами на дизайн и освоить технологию ядра камеры для экологических испытаний.
· Контроллер представляет собой простой в эксплуатации программируемый японский ЖК-дисплей, которым можно управлять дистанционно (опционально).
· Точный контроль температуры и оптимальная однородность температуры.
· В системе охлаждения используются оригинальные импортные компрессоры из Франции.
·Система освещения использует устойчивые к старению при высоких температурах световые шарики, многослойное закаленное стекло на смотровом окне для удобства наблюдения.
·Оборудован мультизащитными устройствами.
Пакеты небольшой компактной термокамеры
Первый шаг: оберните тонкой пленкой всю камеру для температурных испытаний для защиты от воды и пыли.
Второй шаг: плотно привяжите пузырьковую пену к камере для температурных испытаний, а затем накройте машину большим полиэтиленовым пакетом.
Третий шаг: Поместите камеру для температурных испытаний в усиленный ящик из поливинилхлорида с поддоном внизу.
Эта упаковка достаточно прочная, чтобы выдержать ухабистую морскую и железнодорожную транспортировку и обеспечить беспрепятственную доставку продукта клиентам.
Отгрузка небольшой компактной термокамеры
Небольшая компактная температурная камера не подходит для транспортировки по воздуху, поскольку внутри находится хладагент и компрессор. В настоящее время распространены следующие способы доставки:
В Европу: по морю, по железной дороге Китай-ЕС
В Северную/Южную Америку: по морю Matson Clipper ограничен США.
В Юго-Восточную Азию: по морю, по дороге
В Новую Зеландию/Австралию: по морю
В Африку: по морю
Климатист Symor® организует услуги бронирования перед отправкой и сотрудничает с клиентами на различных условиях Инкотермс, таких как CIF/FOB//EXW/DAP; Климатист Symor® также предоставляет услуги «от двери до двери» (инкотермс: DDP), что означает, что мы занимаемся всеми процедурами экспорта и импорта, клиентам просто нужно расписаться в получении.
